这是一个网络安全中至关重要的主题,主要目标是保护内部网络，同时为外部用户提供对特定服务（如 Web 服务器、邮件服务器）的安全访问。

核心概念：DMZ 是什么？

DMZ (Demilitarized Zone)，即“非军事区”，是一个位于企业内部网络和外部公共互联网之间的小型、独立的网络段。

它的设计目的：

1. 隔离风险：将需要对外提供服务的服务器（如 Web、FTP、DNS 服务器）放置在 DMZ 中，即使这些服务器被攻击者攻破，攻击者也只能进入 DMZ，而无法直接触及更安全的内部网络。
2. 访问控制：通过防火墙策略，精确控制数据包的流向，通常只允许特定类型的流量（如从互联网到 DMZ 的 Web 请求，以及从 DMZ 到互联网的 DNS 查询）。
3. 多层防御：DMZ 构成了纵深防御体系的第一道或第二道防线。

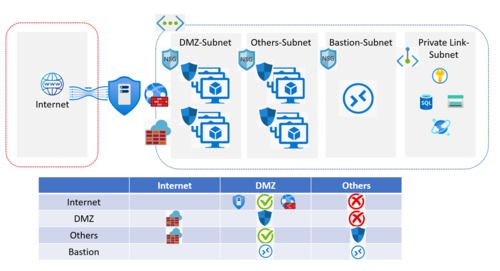

典型的 DMZ 网络拓扑：

Cisco 设备的角色与配置

在典型的 DMZ 架构中，通常会使用不同类型的 Cisco 设备来承担不同的角色：

• Cisco ASA (Adaptive Security Appliance)：这是最经典、最常用的设备，它集成了状态检测防火墙、VPN 和入侵防御系统 功能，它是构建 DMZ 的核心。
• Cisco Firepower (FTD - Firepower Threat Defense)：这是 Cisco 的新一代防火墙平台，在 ASA 的基础上集成了高级威胁防护、NGFW (下一代防火墙) 和 IPS (入侵防御系统) 功能，提供更智能的威胁检测和响应。
• Cisco Catalyst 9000 系列 (SD-Access)：在基于软件定义网络 的架构中，Catalyst 交换机可以通过策略控制流量，实现虚拟化 DMZ，提供更灵活的部署方式。
• Cisco Router：在某些简单场景或作为边界路由器时，可以使用 Cisco 路由器配合 ACL (访问控制列表) 来实现基本的 DMZ 隔离，但其安全性和功能远不如专用防火墙。

下面,我们将以 Cisco ASA (或 FTD) 为核心，讲解 DMZ 的配置。

关键配置步骤与策略

配置 DMZ 的核心在于接口定义和安全策略。

接口划分与安全级别

Cisco ASA 使用接口的安全级别 来定义网络区域的信任度，安全级别是一个 0 到 100 的整数，数字越高，信任度越高。

• Inside (内部网络): 安全级别通常为 100，这是最信任的区域。
• DMZ: 安全级别通常设置为 0 和 100 之间的一个值，50，这表明它比 Inside 不信任，但比 Outside 更信任。
• Outside (互联网): 安全级别必须为 0，这是最不信任的区域。

示例： 假设 ASA 有三个物理接口：

• GigabitEthernet0/0 连接内部网络，命名为 INSIDE，安全级别 100。
• GigabitEthernet0/1 连接 DMZ，命名为 DMZ，安全级别 50。
• GigabitEthernet0/2 连接互联网，命名为 OUTSIDE，安全级别 0。

访控列表

ACL 定义了允许或拒绝的流量规则，在 DMZ 配置中，我们通常需要创建两个方向的 ACL：

• 入站 ACL: 从低安全级别接口到高安全级别接口的流量，从 OUTSIDE 到 INSIDE。
• 出站 ACL: 从高安全级别接口到低安全级别接口的流量，从 INSIDE 到 OUTSIDE。

对于 DMZ，策略的核心是：

• 从互联网到 DMZ (OUTSIDE -> DMZ)：只允许特定服务（如 TCP 80/HTTP, TCP 443/HTTPS, TCP 21/FTP）访问 DMZ 上的服务器。
• 从 DMZ 到互联网 (DMZ -> OUTSIDE)：通常允许 DMZ 服务器发起的所有出站连接（如 DNS 查询、软件更新），但也可以进行更严格的限制。
• 从 DMZ 到内部网络 (DMZ -> INSIDE)：严格禁止或仅允许极少数必要的管理连接（如通过 VPN 或 SSH）。
• 从内部网络到 DMZ (INSIDE -> DMZ)：通常允许内部员工访问 DMZ 上的资源（如内部使用的 Web 服务器）。

网络地址转换

NAT 是 DMZ 配置中必不可少的一环，它隐藏了内部和 DMZ 网络的真实 IP 地址。

• 动态 PAT (Dynamic PAT)：通常用于将内部网络或 DMZ 网络的多个 IP 地址映射到 ASA 的一个公网 IP 地址上，这是最常见的出站 NAT 类型。
• 静态 NAT (Static NAT)：DMZ 的关键，它将 DMZ 中的服务器的私有 IP 地址（如 168.2.10）一对一地映射到一个固定的公网 IP 地址（如 0.113.10），这样，互联网用户才能通过 0.113.10 访问到你的 Web 服务器。

配置示例 (Cisco ASA CLI)

假设以下场景：

• Inside: 168.1.0/24，安全级别 100
• DMZ: 168.2.0/24，安全级别 50
• Outside: 0.113.1 (ASA 外网口IP)，互联网
• DMZ Web Server: 168.2.10，需要映射到公网 IP 0.113.10

! 1. 定义接口和安全级别
interface GigabitEthernet0/0
 nameif INSIDE
 security-level 100
 ip address 192.168.1.1 255.255.255.0
interface GigabitEthernet0/1
 nameif DMZ
 security-level 50
 ip address 192.168.2.1 255.255.255.0
interface GigabitEthernet0/2
 nameif OUTSIDE
 security-level 0
 ip address 203.0.113.1 255.255.255.252
! 2. 配置静态 NAT (将DMZ服务器暴露到互联网)
object network WEB_SERVER
 host 192.168.2.10
nat (DMZ, OUTSIDE) static 203.0.113.10
! 3. 配置访问控制列表
! 允许互联网访问DMZ的Web服务 (80, 443端口)
access-list OUTSIDE_TO_DMZ extended permit tcp any host 203.0.113.10 eq www
access-list OUTSIDE_TO_DMZ extended permit tcp any host 203.0.113.10 eq https
! 允许DMZ服务器访问互联网的DNS
access-list DMZ_TO_OUTSIDE extended permit udp any any eq domain
! (可选) 允许内部网络访问DMZ服务器
access-list INSIDE_TO_DMZ extended permit tcp any host 192.168.2.10 eq www
! 4. 将ACL应用到接口 (方向很重要!)
! 从低安全级别到高安全级别，需要使用 "in" 方向
! 从OUTSIDE到DMZ
access-group OUTSIDE_TO_DMZ in interface OUTSIDE
! 从DMZ到OUTSIDE (出站方向，默认允许，但为了明确可以加上)
access-group DMZ_TO_OUTSIDE out interface DMZ
! 从INSIDE到DMZ
access-group INSIDE_TO_DMZ in interface DMZ
! (关键) 默认策略：禁止所有从DMZ到INSIDE的流量
! ASA默认禁止从低安全级别到高安全级别的流量，除非明确允许。
! 所以这里不需要写一个"deny all"的规则，但需要确保没有允许的规则。
! 如果需要允许DMZ服务器管理内部服务器，需要创建一条精确的ACL，
! access-list DMZ_TO_INSIDE extended permit tcp host 192.168.2.10 host 192.168.1.100 eq ssh
! access-group DMZ_TO_INSIDE in interface INSIDE  <-- 注意这里是IN接口，但流量从DMZ来
! 但更安全的做法是要求管理员通过VPN进入内部网络后再管理。
! 5. 启用路由 (如果需要)
! ASA默认是路由模式，如果不是，需要启用
route outside 0.0.0.0 0.0.0.0 <你的ISP网关IP, 203.0.113.2>

最佳实践与安全加固

1. 最小权限原则：只开放绝对必要的端口，不要为了方便而开放整个网段
