DirectX Shader教程是学习图形编程中着色器技术的核心指南，旨在帮助开发者掌握如何通过编写着色器代码控制GPU渲染管线，实现复杂的视觉效果，着色器是运行在GPU上的小程序，分为顶点着色器、像素着色器、几何着色器等，每种着色器在渲染管线中承担不同职责，本文将从基础概念到实战应用，系统介绍DirectX着色器的开发流程、关键语法及优化技巧，并提供代码示例和常见问题解答，助力开发者快速入门并进阶。

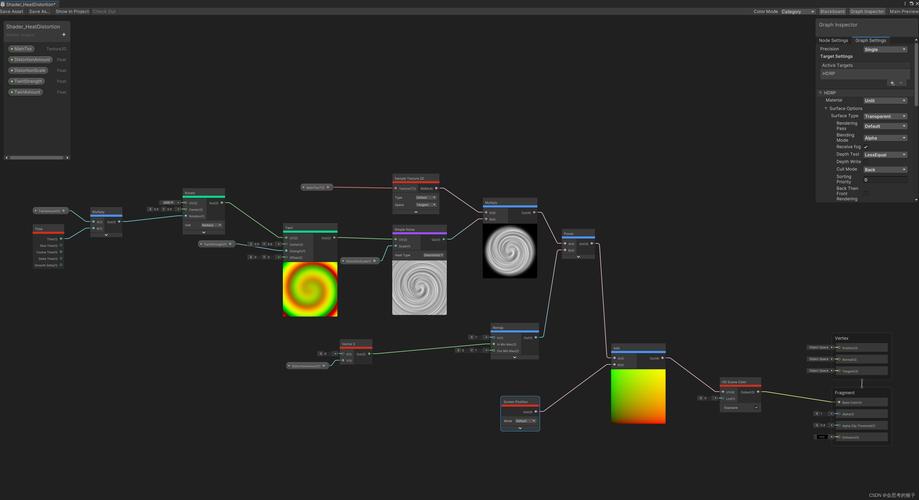

DirectX着色器基础概念
DirectX着色器使用HLSL（High-Level Shading Language）编写，其语法类似C语言，但针对图形计算进行了优化，渲染管线是GPU处理图形数据的流程，主要包含输入装配、顶点着色、光栅化、像素着色等阶段，顶点着色器负责处理顶点数据（如位置、法线、纹理坐标），进行坐标变换和顶点属性计算；像素着色器则处理光栅化后的每个像素，计算最终颜色值，通过编写不同阶段的着色器，开发者可以实现3D模型变换、光照、纹理映射、后期处理等效果。
1 着色器模型与版本
DirectX支持多种着色器模型（如Shader Model 5.0、6.0），不同模型支持的功能差异较大，较新版本支持更多指令、动态资源访问和可编程着色器阶段，开发时需根据目标硬件选择合适的着色器模型，例如Shader Model 5.0支持多线程计算和纹理采样数组，适合现代图形开发。
2 HLSL基本语法
HLSL包含变量（float、int、vector、matrix）、函数、结构体等基本元素，向量（如float4）表示4D数据，常用于颜色和坐标；矩阵（如float4x4）用于坐标变换，着色器通过cbuffer（常量缓冲区）接收CPU传入的数据，如模型视图投影矩阵（MVP）、光源参数等，以下是一个简单的顶点着色器示例：
cbuffer MVPMatrix {
float4x4 g_mvpMatrix;
};
struct VS_INPUT {
float4 position : SV_POSITION;
float2 texCoord : TEXCOORD0;
};
struct PS_INPUT {
float4 position : SV_POSITION;
float2 texCoord : TEXCOORD0;
};
PS_INPUT VS(VS_INPUT input) {
PS_INPUT output;
output.position = mul(g_mvpMatrix, input.position);
output.texCoord = input.texCoord;
return output;
}
DirectX着色器开发流程
开发DirectX着色器通常包括编写HLSL代码、编译为字节码、创建着色器对象、绑定到渲染管线等步骤，以下是详细流程：
1 编写着色器代码
使用文本编辑器（如Visual Studio）编写HLSL代码，定义输入输出结构体和着色器函数，顶点着色器的输入通常为顶点属性，输出为裁剪空间坐标和传递给像素着色器的插值数据；像素着色器的输入为光栅化后的顶点数据，输出为最终颜色值。
2 编译着色器
使用DirectX提供的D3DCompile函数或命令行工具fxc.exe将HLSL代码编译为字节码，编译时需指定目标着色器模型和入口函数。
ID3DBlob* pShaderBlob = nullptr; D3DCompile(pShaderCode, strlen(pShaderCode), nullptr, nullptr, "VS", "VS_5_0", D3DCOMPILE_DEBUG, 0, &pShaderBlob, nullptr);
3 创建着色器对象
编译成功后,使用ID3D11Device::CreateVertexShader或CreatePixelShader方法创建着色器对象，并将其绑定到渲染管线上下文ID3D11DeviceContext中，常量缓冲区需单独创建并更新数据，
ID3D11Buffer* pConstantBuffer;
D3D11_BUFFER_DESC cbDesc = { sizeof(MVPMatrix) };
D3D11_SUBRESOURCE_DATA cbData = { &mvpMatrix };
pDevice->CreateBuffer(&cbDesc, &cbData, &pConstantBuffer);
pContext->VSSetConstantBuffers(0, 1, &pConstantBuffer);
关键着色器技术实战
1 光照计算
光照是3D渲染的核心,常用的光照模型包括Phong和Blinn-Phong，以下为Blinn-Phong光照的像素着色器示例：
cbuffer LightBuffer {
float3 lightDir;
float3 lightColor;
float3 ambientColor;
};
float4 PS(float4 position : SV_POSITION, float3 normal : NORMAL) : SV_TARGET {
normal = normalize(normal);
float diffuse = max(dot(normal, lightDir), 0.0f);
float3 finalColor = ambientColor + lightColor * diffuse;
return float4(finalColor, 1.0f);
}
2 纹理映射
纹理映射通过采样器（SamplerState）和纹理资源实现，像素着色器中使用Sample方法获取纹理颜色：
Texture2D tex : register(t0);
SamplerState samp : register(s0);
float4 PS(float2 texCoord : TEXCOORD0) : SV_TARGET {
return tex.Sample(samp, texCoord);
}
3 后期处理效果
后期处理在渲染完成后对全屏图像进行处理,如模糊、色调映射等，以下为简单的灰度转换效果：
float4 PS(float4 position : SV_POSITION, float4 color : COLOR) : SV_TARGET {
float gray = dot(color.rgb, float3(0.299, 0.587, 0.114));
return float4(gray, gray, gray, color.a);
}
着色器优化技巧
优化着色器性能可显著提升渲染效率,常见方法包括：
- 减少分支语句：GPU对分支预测支持有限，尽量使用
step、lerp等数学运算替代if-else。 - 内存访问优化：使用
StructuredBuffer和Texture2DArray减少内存带宽消耗。 - 精度控制：对非关键数据使用
half或min16float降低精度，节省寄存器。 - 避免动态纹理采样：提前计算纹理坐标，减少运行时计算量。
表格：着色器性能优化对比
| 优化方法 | 适用场景 | 预期性能提升 |
|---|---|---|
| 减少分支语句 | 复杂光照计算 | 10%-20% |
| 使用StructuredBuffer | 高频数据访问（如粒子系统） | 15%-30% |
| 降低数据精度 | 后期处理效果 | 5%-15% |
相关问答FAQs
问题1：如何调试DirectX着色器？
解答：调试着色器可通过Visual Studio的图形调试工具（如Graphics Debugger）捕获帧信息，实时查看着色器输入输出变量，可在HLSL中使用printf函数（需开启调试模式）输出变量值到调试控制台，或使用OutputDebugString将信息写入Windows调试日志。
问题2：DirectX 12与DirectX 11的着色器开发有何区别？
解答：DirectX 12采用更底层的资源管理机制，着色器需明确绑定资源（如描述符表），而DirectX 11由驱动自动管理，DirectX 12支持多线程命令列表提交，着色器常量缓冲区需通过根签名（Root Signature）动态绑定，资源访问更灵活但复杂度更高。
