虽然 AutoCAD 2007 是一款非常经典的旧版软件（发布于2006年），但其核心的二维绘图和三维建模理念至今仍是现代CAD软件的基础，许多老用户和特定行业仍在使用,因此一份清晰的教程仍然很有价值。
（图片来源网络，侵删）
本教程将遵循标准的教学路径，从入门到进阶，系统性地介绍 AutoCAD 2007 的核心功能和使用方法。
AutoCAD 2007 中文版标准教程
第一章：AutoCAD 2007 基础入门
1 启动与工作界面

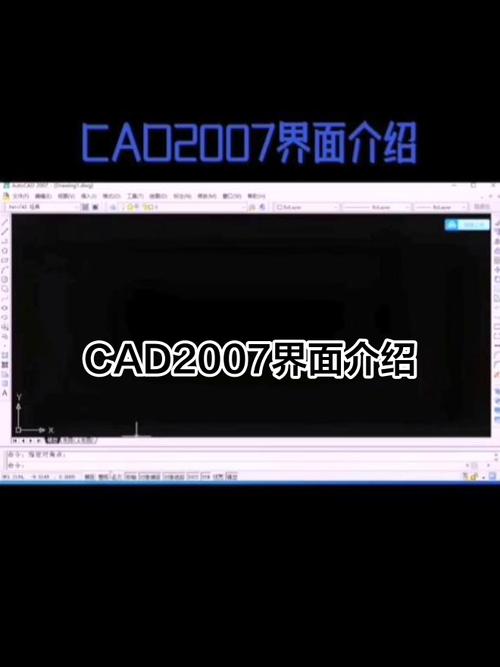

启动 AutoCAD 2007 后，您会看到其经典的工作界面,主要由以下几部分组成：
- 标题栏：显示当前图形文件的名称和软件版本。

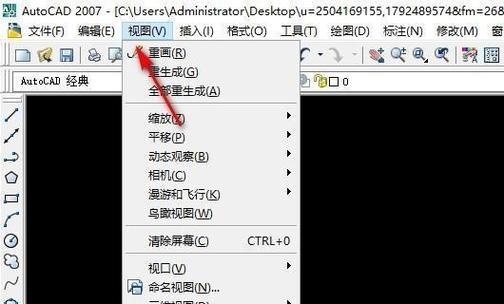

- 菜单栏：包含所有命令的集合，如“文件”、“编辑”、“视图”、“插入”、“格式”、“工具”、“绘图”、“标注”、“修改”、“窗口”和“帮助”。
- 工具栏：由图标按钮组成，是执行命令最快捷的方式，AutoCAD 2007 默认会显示多个工具栏，如“标准”、“绘图”、“修改”、“图层”等,您可以通过拖拽来移动它们的位置。
- 绘图区域：屏幕中央最大的空白区域,是您进行绘图操作的主要空间。
- 命令行：位于绘图区域下方，是输入命令和查看提示信息的地方。初学者必须密切关注命令行！
- 状态栏：位于界面最下方，用于显示当前的绘图辅助工具（如坐标、栅格、正交、对象捕捉等）的开关状态,以及快速访问一些常用功能。
2 文件操作
- 新建：
Ctrl + N或 “文件” -> “新建”，会弹出“选择样板”对话框，选择一个.dwt文件作为新图纸的基础模板,也可以直接打开一个空白文件。 - 打开：
Ctrl + O或 “文件” -> “打开”，用于打开已有的.dwg文件。 - 保存：
Ctrl + S或 “文件” -> “保存”,将当前图形以当前名称和格式保存。 - 另存为：“文件” -> “另存为”，可以将文件保存为不同的名称、位置或格式（如
.dxf用于与其他软件交换数据）。
3 命令的输入方式
在 AutoCAD 中,执行命令有三种主要方式：
- 工具栏按钮：用鼠标单击工具栏上的图标。
- 菜单栏：用鼠标点击菜单项,在子菜单中选择命令。
- 命令行输入：在命令行中输入完整的命令名称（如
LINE）或其快捷键（如L），然后按回车键。这是最高效、最专业的方式。
技巧：大多数命令都有别名（快捷键），如
L(Line),C(Circle),M(Move),RO(Rotate) 等,熟练使用命令行输入可以极大提高绘图速度。（图片来源网络，侵删）
第二章：绘图基础
1 精确定位点
绘制图形时,精确定位是关键。
-
坐标系统：AutoCAD 使用笛卡尔坐标系，原点
(0,0)是绘图区域的左下角。- 绝对直角坐标：
X, Y，输入100, 50表示一个在 X 轴 100，Y 轴 50 的点。 - 相对直角坐标：
@X, Y。 表示相对于上一点的偏移量，从上一个点(50,50)开始，输入@50, 30会定位到点(100, 80)。 - 相对极坐标：
@距离<角度。@100<45表示从上一点出发，距离为 100，角度为 45 度的点。
- 绝对直角坐标：
-
对象捕捉：这是最重要的精确绘图工具，它可以将光标精确地捕捉到对象的特定几何点，如端点、中点、圆心、交点等。
- 临时对象捕捉：在绘图过程中，按住
Shift键 + 右键,在弹出的菜单中选择捕捉点类型。 - 自动对象捕捉：在状态栏的“对象捕捉”按钮上右键点击，选择“设置”，可以预先设置好常用的捕捉模式，开启后,它会自动生效。
- 临时对象捕捉：在绘图过程中，按住
2 基本二维绘图命令
这些是构成所有复杂图形的基础。
（图片来源网络，侵删）
| 命令名称 | 快捷键 | 功能描述 | 示例 |
|---|---|---|---|
| 直线 | L |
绘制一系列连续的直线段。 | L -> 指定第一点 -> 指定下一点 -> ... -> 按 C 闭合图形，或按 Enter 结束。 |
| 圆 | C |
绘制圆，有多种方式：圆心-半径、两点、三点、相切-相切-半径等。 | C -> 指定圆心 -> 指定半径。 |
| 圆弧 | A |
绘制圆弧，方式多样，通常通过指定起点、圆心、端点等。 | A -> 指定起点 -> 指定圆心 -> 指定端点。 |
| 矩形 | REC |
绘制矩形，可以指定对角点，或设置倒角、圆角、宽度等属性。 | REC -> 指定第一个角点 -> 指定对角点。 |
| 多段线 | PL |
绘制由直线和圆弧组成的连续线段，可以设置统一的宽度。 | PL -> 指定起点 -> W 设置宽度 -> 指定下一点。 |
| 点 | PO |
在指定位置创建单个点。 | PO -> 在绘图区单击。 |
第三章：图形编辑与修改
绘制完基本图形后,通常需要对其进行编辑和修改。
1 选择对象
在执行修改命令前,必须先选择对象。
- 点选：直接用鼠标单击对象。
- 窗口选择：从左向右拖拽出一个实线矩形框,只有完全在框内的对象才会被选中。
- 交叉选择：从右向左拖拽出一个虚线矩形框,只要与框接触或被框包含的对象都会被选中。
2 常用修改命令
| 命令名称 | 快捷键 | 功能描述 |
|---|---|---|
| 删除 | E |
从图形中移除选中的对象。 |
| 复制 | CO / CP |
创建对象的副本。 |
| 移动 | M |
将对象从一个位置移动到另一个位置。 |
| 旋转 | RO |
围绕一个基点旋转对象。 |
| 缩放 | SC |
按比例放大或缩小对象。 |
| 修剪 | TR |
修剪对象，使其与其他对象的边界精确相交。 |
| 延伸 | EX |
将对象延伸到其他对象的边界。 |
| 倒角 | CHA |
在两条直线之间创建倒角。 |
| 圆角 | F |
用指定半径的圆弧连接两条直线。 |
| 镜像 | MI |
创建对象的镜像副本。 |
| 阵列 | AR |
创建按矩形或环形排列的多个对象副本。 |
第四章：图层管理
图层是 AutoCAD 最核心、最强大的功能之一，它就像一张张透明的图纸，可以将不同类型的对象（如轴线、墙体、家具、标注）绘制在不同的图层上,以便于管理和控制。
1 图层特性管理器
- 打开方式：点击“图层”工具栏上的按钮，或输入命令
LA。 - 主要功能：
- 新建图层：点击“新建”按钮,创建一个新图层。
- 设置图层名：为每个图层命名，使其具有意义（如“轴线”、“墙体”）。
- 开关：
灯泡图标，关闭图层后,该图层上的所有对象将不可见。 - 冻结：
雪花图标，比关闭更彻底，对象不显示,也不参与计算。 - 锁定：
锁图标，图层上的对象可见,但不能被编辑。 - 颜色：为图层指定颜色,方便区分不同类型的对象。
- 线型：为图层指定线型（如 Continuous, Center, Hidden）。
- 线宽：为图层指定线宽,打印时有效。
最佳实践：养成按图层绘图的习惯，在绘图前，先切换到相应的图层,再进行绘制。
第五章：尺寸标注
尺寸标注是工程图纸中不可或缺的部分,用于精确描述对象的尺寸和位置。
1 标注样式
- 打开方式：“格式” -> “标注样式”，或命令
D。 - 作用：控制所有标注的外观，如箭头样式、文字高度、尺寸线偏移等,建议在绘图前先设置好符合行业或项目标准的标注样式。
2 常用标注命令
| 命令名称 | 快捷键 | 功能描述 |
|---|---|---|
| 线性标注 | DLI |
标注水平或垂直方向的尺寸。 |
| 对齐标注 | DAL |
标注倾斜对象的实际长度。 |
| 半径标注 | DRA |
标注圆或圆弧的半径。 |
| 直径标注 | DDI |
标注圆或圆弧的直径。 |
| 角度标注 | DAN |
标注两条直线或三个点之间的角度。 |
第六章：文字与表格
1 文字样式
- 打开方式：“格式” -> “文字样式”，或命令
ST。 - 作用：设置文字的字体、高度、宽度比例等，在输入文字前,应先选择或创建合适的文字样式。
2 文字输入
- 单行文字：
TEXT命令，每行文字是独立的对象,适合输入简短的标签。 - 多行文字：
MTEXT命令，在一个文本框内输入多行文字，可以设置不同的字体、大小、颜色，并支持段落格式,适合输入技术要求等大段文本。
3 表格
- 插入表格：“绘图” -> “表格”。
- 作用：可以快速创建复杂的表格，如标题栏、明细表等，创建后,可以直接在单元格内输入文字。
第七章：图纸输出
1 模型空间与图纸空间
- 模型空间：用于创建和绘制图形对象的实际空间,我们之前的所有操作都在模型空间中进行。
- 图纸空间：用于安排、注释和打印最终图纸的空间，可以在一张图纸中创建多个视口,以不同比例和角度显示模型空间中的图形。
2 打印设置
- 切换到“布局”选项卡：点击绘图区下方的“布局1”或“布局2”标签,进入图纸空间。
- 页面设置管理器：右键点击布局标签，选择“页面设置管理器”。
- 配置打印机：在“打印机/绘图仪”中选择您的打印机或输出设备（如 Adobe PDF）。
- 设置打印区域：通常选择“窗口”，然后回到图纸空间,选择要打印的视口范围。
- 设置打印比例：通常在视口内部双击进入模型空间视口，使用
ZOOM->1/XP的方式设置打印比例（如1/100xp表示 1:100 的比例）。 - 预览并打印：点击“预览”按钮查看打印效果，确认无误后点击“确定”进行打印。
第八章：三维建模基础 (3D Basics)
AutoCAD 2007 引入了更强大的三维功能。
1 三维视图
- 视图工具栏：提供“俯视”、“仰视”、“左视”、“右视”、“前视”、“后视”、“西南等轴测”、“东南等轴测”等标准视图。
- VPOINT 命令：通过输入坐标来设置任意三维观察点。
2 创建三维实体

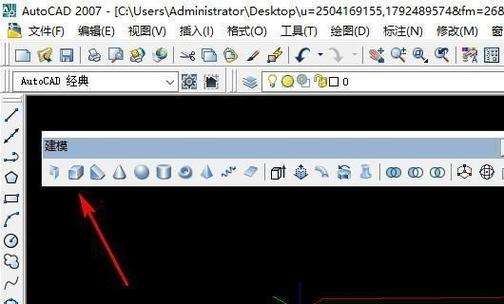

- 基本实体：使用“绘图” -> “建模”菜单下的命令，如“长方体”、“球体”、“圆柱体”、“圆锥体”、“楔体”、“圆环体”。
- 拉伸：
EXTRUDE命令，将一个二维闭合图形（如圆、多段线）沿指定路径或高度拉伸成三维实体。 - 旋转：
REVOLVE命令，将一个二维闭合图形绕一个轴旋转成三维实体（如创建一个杯子或轴）。
3 三维编辑
- 并集：
UNI命令,将两个或多个实体合并为一个。 - 差集：
SUB命令，从一个实体中减去另一个实体（如钻孔）。 - 交集：
IN命令,创建多个实体的公共部分。
学习建议与资源
- 勤动手：CAD 是一门实践性极强的技术，看十遍不如画一遍,教程中的每个例子都请亲自操作一遍。
- 善用帮助：按
F1键可以打开 AutoCAD 的内置帮助文档,里面有对所有命令最权威的解释。 - 练习小项目：从简单的图形开始，如绘制一个房子的平面图、一个机械零件的二维图和三维模型。
- 寻找资源：
- 在线视频：在优酷、Bilibili 等视频网站搜索“AutoCAD 2007 教程”,有大量中文视频教程。
- 论坛和社区：加入一些 CAD 学习论坛（如“CAD 制图网”等）,可以提问和交流经验。
- 书籍：虽然旧书，但图书馆或二手书市场可以找到一些经典的 AutoCAD 2007 教程书籍。
希望这份标准教程能帮助您顺利入门并掌握 AutoCAD 2007！祝您学习愉快！
