AutoCAD 2025作为Autodesk公司推出的经典计算机辅助设计软件，凭借其强大的绘图功能、稳定的性能和友好的用户界面，广泛应用于建筑、机械、电子、工程等多个领域，对于初学者而言，掌握AutoCAD 2025的基础操作和核心功能是入门的关键，本教程将从界面认识、基础绘图、编辑技巧、图层管理、尺寸标注及打印输出六个方面，系统介绍软件的使用方法，帮助用户快速上手。

初识AutoCAD 2025界面与基本操作

启动AutoCAD 2025后，首先映入眼帘的是“工作空间”选择界面，包括“草图与注释”“三维基础”“三维建模”和“AutoCAD经典”四种模式，新手建议选择“草图与注释”模式，该界面布局直观，功能区域划分清晰。

主界面主要由以下部分组成：

• 应用程序菜单：位于左上角，包含新建、打开、保存、打印等文件操作命令，以及“选项”和“退出”等系统设置。
• 快速访问工具栏：默认位于界面顶部，可自定义常用命令（如撤销、重做、保存），提升操作效率。
• 功能区：位于界面顶部，以选项卡（如“常用”“插入”“注释”）形式分类展示命令，每个选项卡下又分为多个面板（如“绘图”“修改”“标注”），点击面板右下角的小箭头可展开隐藏命令。
• 绘图区：屏幕中央的空白区域，是绘制和编辑图形的主要场所，默认显示黑色网格背景，可通过“视图”选项卡中的“视觉样式”调整背景颜色。
• 命令行：位于绘图区下方，用于输入命令和参数，是AutoCAD的核心交互窗口，初学者需养成随时关注命令行提示的习惯。
• 状态栏：位于界面最右侧，包含绘图辅助工具（如栅格显示、正交模式、对象捕捉）、坐标显示、视图控制等功能按钮。

基本操作：

• 命令输入：可通过三种方式执行命令：①功能区/工具栏点击按钮；②命令行输入命令全称或快捷键（如“L”代表直线，“C”代表圆）；③右键菜单选择。
• 文件管理：新建文件时，可选择“样板”（.dwt）、“从草图开始”或“使用向导”，推荐基于“acadiso.dwt”样板创建，符合我国制图标准；保存文件时，建议使用低版本格式（如.dwg 2025），确保兼容性。

基础绘图命令：从线条到图形

AutoCAD 2025的“常用”选项卡“绘图”面板提供了最基础的绘图工具，掌握以下命令可完成80%的二维图形绘制。

直线与多段线

• 直线（L）：用于绘制连续直线段，执行命令后，命令行提示“指定第一点”，输入起点坐标或点击绘图区确定，再输入终点坐标，按Enter键结束，若绘制闭合图形，输入“C”并回车，自动连接起点与终点。
• 多段线（PL）：可绘制由直线和圆弧组成的连续线段，且整体作为一个对象，执行命令后，通过“圆弧（A）”选项切换至圆弧模式，设置宽度（“W”选项）可绘制箭头或变宽线条。

圆与圆弧

• 圆（C）：提供多种绘制方式，最常用的是“圆心、半径”（默认）和“两点”（2P）模式，绘制半径为50的圆，输入“C”后，指定圆心，再输入“50”即可。
• 圆弧（A）：默认为“三点”模式，也可通过“圆心、起点、端点”等方式绘制，注意圆弧方向由起点和端点的位置决定。

矩形与多边形

• 矩形（REC）：绘制矩形时，可设置圆角（“F”选项）、倒角（“CH”选项）或线宽（“W”选项），绘制100×60、圆角半径为10的矩形，输入“REC”后，指定第一个角点，输入“@100,60”，再输入“F”并设置半径为10。
• 多边形（POL）：用于绘制正多边形，默认通过“边（E）”或“内接于圆（I）/外切于圆（C）”方式绘制，绘制内接于半径为50圆的正六边形，输入“POL”，输入边数“6”，指定圆心，选择“内接于圆”，输入半径“50”。

图案填充

通过“绘图”面板的“图案填充（H）”命令，可为封闭区域添加填充图案（如剖面线、材质纹理），执行命令后，选择“图案填充创建”选项卡，选择图案类型（预定义、自定义），设置角度和比例，点击“添加：拾取点”并在封闭区域内点击，按Enter键确认。

图形编辑：高效修改与优化

绘图过程中,编辑命令与绘图命令同等重要。“常用”选项卡“修改”面板提供了丰富的编辑工具，以下为最常用的几类：

选择与删除

• 选择对象：默认为“窗口选择”（从左到右拖动）和“交叉选择”（从右到左拖动），前者仅选中完全包含在窗口内的对象，后者可选中与窗口相交的对象。
• 删除（E）：选中对象后，按Delete键或输入“E”并回车，可删除图形。

复制、镜像与阵列

• 复制（CO/CP）：将对象复制到指定位置，执行命令后，选择对象，指定基点（参考点），再输入目标点坐标或位移距离。
• 镜像（MI）：创建对象的对称图形，常用于绘制对称结构，执行命令后，选择对象，指定镜像线上的两点，选择“否（N）”删除原对象或“是（Y）”保留。
• 阵列（AR）：包括矩形阵列、环形阵列和路径阵列，矩形阵列可将对象按行数、列数和间距复制；环形阵列可围绕中心点将对象均匀分布，设置项目总数和填充角度即可。

修剪、延伸与倒角

• 修剪（TR）：以其他对象为边界，修剪掉多余部分，执行命令后，选择边界对象（直接回车可选中所有对象），再点击需要修剪的对象。
• 延伸（EX）：将对象延伸至指定边界，操作与修剪类似，选择边界后点击需要延伸的对象。
• 倒角（CHA）：在两条直线间创建倒角，设置距离（“D”选项）或角度（“A”选项）；圆角（F）用于创建圆弧过渡，设置半径即可。

夹点编辑

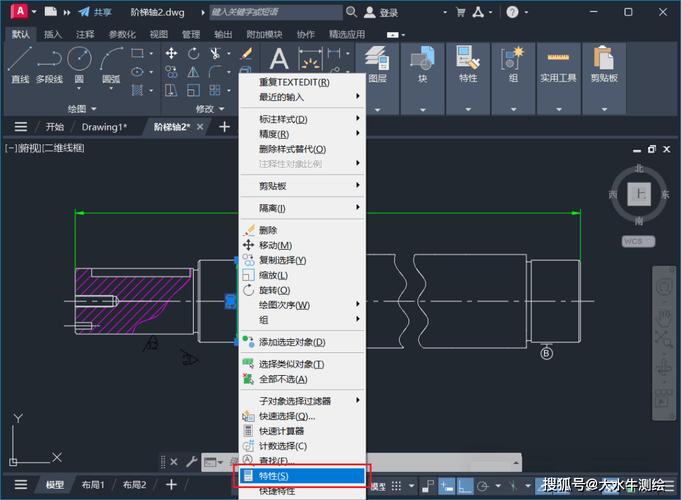

选中对象后,对象上会出现蓝色控制点（夹点），直接拖动夹点可拉伸对象（如直线端点、圆半径）；按住Shift键选择多个夹点，可进行移动、旋转等操作，无需输入命令，效率极高。

图层管理：有序组织图形

图层是AutoCAD的核心功能之一,相当于透明图纸，可将不同类型的图形（如轴线、墙体、标注）放在不同图层中，便于分类管理和修改。

图层创建与设置

• 创建图层：点击“图层”面板的“图层特性管理器”（或输入“LA”），在弹出的对话框中点击“新建图层”，输入图层名称（如“轴线”“墙体”），设置颜色、线型、线宽。“轴线”图层可设置为红色、CENTER线型、0.15mm线宽。
• 图层状态控制：每个图层前有开/关、冻结/解冻、锁定/解锁等图标，可快速控制图层显示和编辑权限，冻结图层不参与运算，可加快图形刷新速度；锁定图层不可编辑，但可见。

图层应用

绘图时,需在“图层”面板的下拉列表中选择当前图层，绘制的对象将自动归属于该图层，绘制墙体时，将当前图层设为“墙体”，绘制标注时切换至“标注”图层，避免混淆。

尺寸标注：规范图形尺寸

尺寸标注是工程图的重要组成部分,AutoCAD 2025的“注释”选项卡提供了完整的标注工具。

标注样式设置

• 新建标注样式：输入“D”打开“标注样式管理器”，点击“新建”，输入样式名称（如“建筑标注”），设置“线”“符号和箭头”“文字”“主单位”等选项卡。“建筑标注”中，箭头样式选“建筑标记”，文字高度设为2.5，单位格式为“小数”，精度为“0”。

常用标注命令

• 线性标注（DLI）：标注水平或垂直方向尺寸，执行命令后，指定两个尺寸界线原点，拖动鼠标确定尺寸线位置。
• 对齐标注（DAL）：标注倾斜对象的实际长度，尺寸线与对象平行。
• 半径标注（DRA）/直径标注（DDI）：标注圆或圆弧的半径/直径，自动添加前缀“R”或“Φ”。
• 连续标注（DCO）/基线标注（DBA）：基于已有标注进行连续或基准标注，常用于尺寸链标注。

打印输出：将图形转为图纸

完成绘图后,需通过打印功能将图形输出为图纸或电子文件。

页面设置管理器

输入“PAGESETUP”，打开“页面设置管理器”，新建页面设置，选择打印机/绘图仪，设置图纸尺寸（如A3）、打印比例（如“1:100”）、打印区域（“窗口”选择绘图范围）和打印方向（纵向/横向）。

打印预览与输出

点击“打印预览”按钮检查图形位置和比例是否正确，确认无误后点击“打印”，即可输出PDF或纸质图纸。

相关问答FAQs

Q1：AutoCAD 2025中如何快速调整图形比例？
A：若需将整体图形放大2倍，可使用“缩放（SC）”命令：执行命令后，选择全部图形，指定基点（如坐标原点），输入比例因子“2”，图形即可放大2倍；若需调整局部比例，使用“拉伸（S）”命令，选中局部对象后，指定基点和位移距离，可实现局部拉伸或压缩。

Q2：为什么在AutoCAD 2025中填充图案时显示不出来？
A：可能原因及解决方法：①填充比例过大或过小，导致图案过于密集或稀疏，需在“图案填充编辑”中调整比例（如剖面线比例可设为10-50）；②填充区域未完全闭合，需使用“边界（BO）”命令检查并修复边界缺口；③填充图层被关闭或冻结，需在“图层特性管理器”中检查图层状态并开启。
